风淋式机械互锁传递窗

风淋式机械互锁传递窗作为洁净室的一种辅助设备，主要用于洁净区与非洁净区的小件物品的传递，密闭性能好，净化级别高，使用方便快捷。

规 格 ：PB-3 PB-6

外形尺寸（L×W×H mm） 980×700×1800 980×700×1800

内部尺寸（L×W×H mm） 660×700×600 660×700×600

风速 25m/s以上 25m/s以上

喷嘴数量 4只 4只

风淋周期 15s 15s

门互锁方式 ；机械互锁 ；电子互锁

箱体材质 ；优质冷轧钢板，表面静电喷塑处理，哑光白色（可订制各种颜色）

内壁材质 不锈钢板

电源 380V 50HZ ；三相 380V 50HZ ；三相

功率 0.75KW 0.75KW

传递窗的安装方法

在墙体选择方便的位置，然后开孔，孔一般比传递窗外径大10MM左右，把传递窗放入墙体，一般安装在墙体中间，保持平衡固定，用圆角或其他装饰条来装饰传递窗与墙体的缝隙，打胶密封修饰即可。

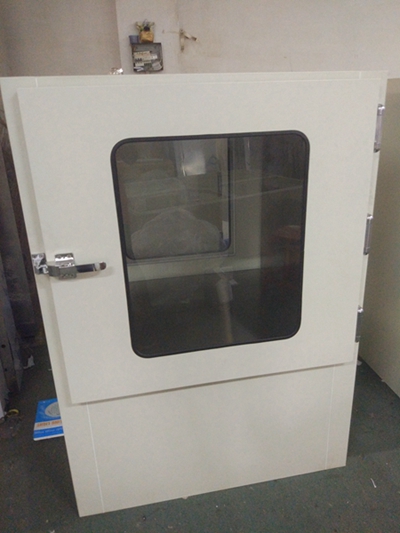

风淋式机械互锁传递窗

使用方法

1物料进出洁净区，必须严格与人流通道分开，由生产车间物料通道进出。

2 物料进入时，原辅料由配制班工序负责人组织人员脱包或外表清洁处理后，经传递窗送至车间原辅料暂存间；内包材料在其外暂存间拆去外包装后，经传递窗送入内包间。车间综合员与配制、内包装工序负责人办理物料交接。

3 通过传递窗传递时，必须严格执行传递窗内外门"一开一闭"的规定，两门不能同时开启。开外门将物料放入后先关门，再开内门将物料拿出，关门，如此循环。

4 洁净区内的物料送出时，应先将物料运送至相关的物料中间站内，按物料进入时的相反程序移出洁净区。

5 所有半成品从洁净区运出，均需从传递窗送至外暂存间，经物流通道转运至外包装间。

6 极易造成污染的物料及废弃物，均应从其传递窗运到非洁净区。

7 物料进出结束后，应及时清理各清包间或中间站的现场及传递窗的卫生，关闭传递窗的内外通道门，做好清洁消毒工作。
